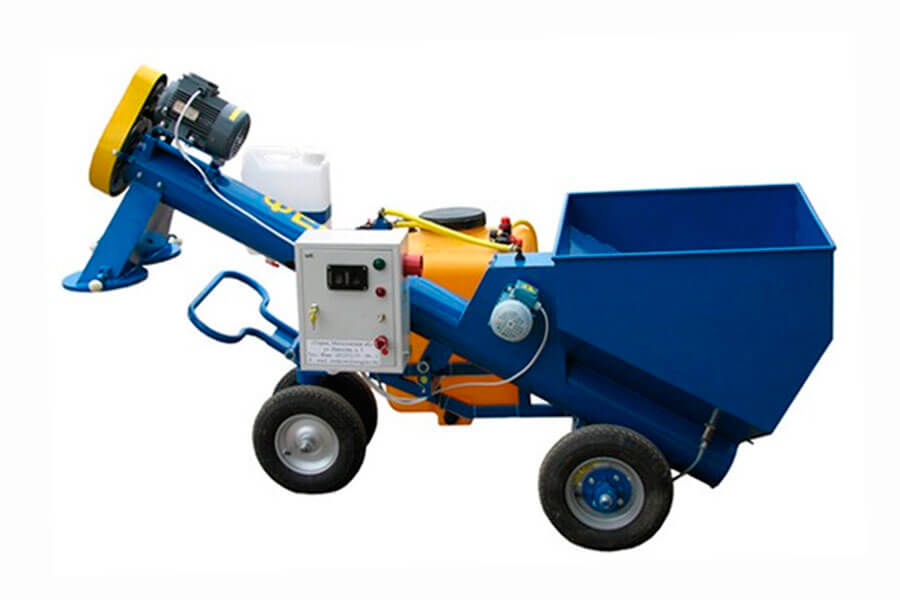

Протравливатель семян ПС-5 Фермер

Протравливатель семян ПС-5 «Фермер» предназначен для обработки семян сельскохозяйственных культур пестицидами с целью уничтожения наружной и внутренней инфекции, а также их смесями с микроудобрениями и стимуляторами роста. Протравливатель может работать с пестицидами всех препаративных форм, разрешенными к применению в сельском хозяйстве.

Протравливатель семян ПС-5 "Фермер" представляет собой автоматическую машину с электроприводом основных механизмов и состоит из следующих сборочных единиц: бункера для засыпки семян, камеры протравливания, бака для рабочей жидкости, насоса, блока управления потоком жидкости, регулятора объема подаваемой жидкости и пульта управления. Сборочные единицы смонтированы на раме, установленной на колеса с пневматическими шинами.
        В камере протравливания установлена двухдисковая форсунка, привод которой осуществляется от электродвигателя. Форсунка обеспечивает дробление жидкости на капли и нанесение их на семена, транспортируемые шнеком.
Дополнительный бачок заполняется чистой водой и предназначен для промывки системы и мытья рук оператора. Протравливатель перемещают вручную за рукоятку. В процессе работы машина не должна перемещаться, что обеспечивается зацеплением тормозной муфты и полумуфты переднего правого колеса.

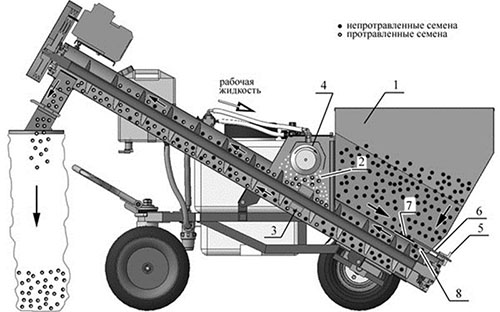

 Shema_tehnol_PS-5_F Copy

Технологическая схема протравливателя ПС-5 "Фермер".

1 - бункер; 2 – камера протравливания; 3 – лопатки встряхивателя;

4 - форсунка; 5 – маховичок регулиро-вочный; 6 – винт регулировочный;

7 – заслонка дозатора зерна; 8 – окно дозировочное.

Принцип работы протравливателя.

Пред началом работы необходимо заполнить бункер семенами. В автоматическом режиме работы протравливателя при подаче энергии включаются двигатели насоса, шнека и форсунки. Для дозирования зерна используется окно 8, проходное сечение которого регулируется заслонкой 7, перемещаемой винтом 6 и маховичком 5. Семена перемещаются шнеком к камере протравливания 2, а рабочая жидкость поступает от насоса, чрез систему дозирования, на форсунку 4. Начинается процесс протравливания. В камере протравливания на семена наносится рабочая жидкость. Для улучшения качества покрытия семян пестицидом на шнеке установлены лопатки 3, обеспечивающие увеличение пористости зернового потока и времени пребывания семян в зоне обработки. Дальнейшая обработка семян проводится в процессе их движения по шнеку за счет перемешивания. Выгрузка протравленных семян в мешки обеспечивается посредством делителя потока. При снижении уровня семян ниже датчика, установленного в нижней части бункера, выключаются двигатели шнека, насоса и форсунки.





Особенности конструкции протравливателя ПС-5 "Фермер":

  1. Протравливатель оборудован системой распыла жидкости, обеспечивающей качественное покрытие семян пестицидом и  стабильно работающей даже на высококонцентрированных  вязких суспензиях.
    2. Протравливатель оснащен встроенной системой промывки, включающей дополнительный бак для чистой воды, систему запорной арматуры и дополнительные рукава. Это позволяет экономить до 1 часа сменного времени на промывке насоса-дозатора, гидрокоммуникаций и распылителя при смене используемого пестицида или техническом обслуживании протравливателя.
    3. Стабильность работы протравливателя в автоматическом режиме обеспечивается высоконадежным датчиком емкостного типа, не имеющим в своей конструкции подвижных частей.
    4. Шнековый транспортер оборудован непрерывной спиралью с углом наклона, предотвращающим защемление и повреждение семян.
    5. Конструкция протравливателя обеспечивает удобный доступ ко всем узлам при техническом обслуживании и ремонте.
Тип камерный
Производительность за 1 час (на пшенице):
- основного времени 1-5 т/час
- эксплуатационного времени 0,7-3,4 т/час
Полнота протравливания 100±20 %
Механическое повреждение семян, не более 0,5 %
Увеличение влажности семян, не более 1,0 %
Неравномерность подачи семян в камеру протравливания, не более ±5 %
Неравномерность подачи рабочей жидкости в камеру протравливания, не более ±5 %
Емкость бака, не менее 120 л
Тип насоса мембранный
Производительность насоса, не более 11,0 л/мин
Привод насоса -электрический, 24В
Рабочее давление жидкости, не более 0,3 МПа
Напряжение сети В 380+/-20
Потребляемая мощность, не более 1,4 кВт
Масса сухая (конструкционная) с полным комплектом рабочих органов, не более 250 кг
Количество обслуживающего персонала: 2 чел.
Габаритные размеры в рабочем положении:
- длина 2300 мм
- ширина 1270 мм
- высота 1470 мм
Наработка на отказ IIгруппы сложности, не менее 200 ч
Ежесменное оперативное время технического обслуживания, не более 0,2 чел-ч
Срок эксплуатации, не менее 10 лет
Ресурс до списания, не менее 2000 ч
