Протравливатель семян ПС-5 предназначен для обработки семян сельскохозяйственных культур пестицидами с целью уничтожения наружной и внутренней инфекции, а также их смесями с микроудобрениями и стимуляторами роста. Протравливатель может работать с пестицидами всех препаративных форм, разрешенными к применению в сельском хозяйстве.

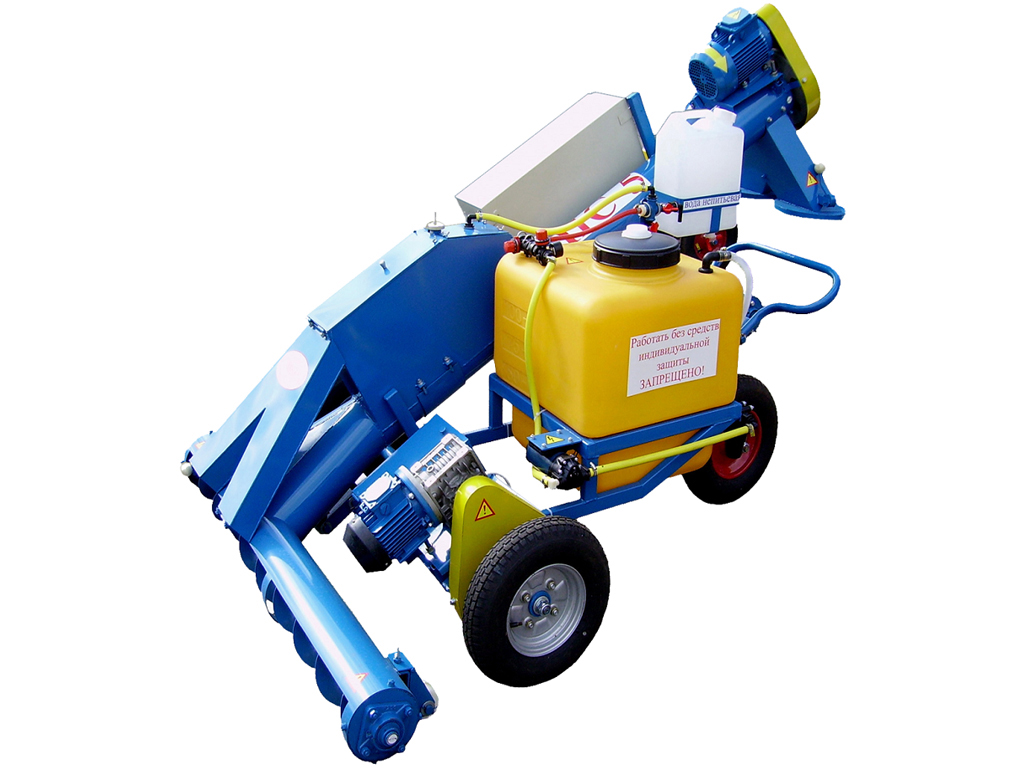

Протравливатель представляет собой автоматическую самопередвижную машину с электроприводом основных механизмов и состоит из следующих сборочных единиц: бункера для накопления семян 8, камеры протравливания, бака для рабочей жидкости, насоса, шнека, самохода, блока управления потоком жидкости, регулятора потока жидкости и пульта управления. Сборочные единицы смонтированы на раме, установленной на колеса с пневматическими шинами. Шнек переводится в рабочее / транспортное положение рычагом. Бачок заполняется чистой водой и предназначен для промывки системы и мытья рук оператора.
Протравливатель выполняет следующие технологические операции: приготовление рабочей жидкости, настройка, протравливание семян, промывка гидрокоммуникаций.
Подача семян и рабочей жидкости в камеру протравливания синхронизирована с помощью двух датчиков, которые смонтированы на бункере семян. Приводом самохода управляет верхний датчик, а приводом насоса - нижний.

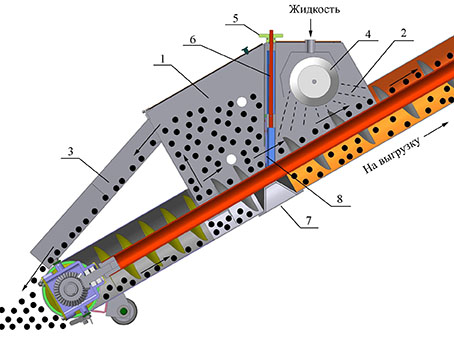

Технологическая схема протравливателя ПС-5.
1 - бункер; 2 – камера протравливания; 3 – канал сброса излишков семян; 4 - форсунка; 5 – маховичок регулировочный;
6 – винт регулировочный; 7 – датчик; 8 – окно дозировочное; 9 - съемный делитель потока.

Принцип работы протравливателя.
Протравливатель работает в двух режимах:
- режим настройки («Н») – для проверки электрооборудования, настройки и регулировки механизмов и систем, приготовления рабочей жидкости, промывки гидрокоммуникаций;
- автоматический режим («А») – протравливание семян при заборе семенного материала из буртов.
При установке переключателя режима работы в положение "А" включаются двигатели: самохода, шнека и форсунки. Протравливатель движется вперед, шнек забирает семена из бурта и наполняет бункер 1. При заполнении бункера до уровня нижнего датчика включается привод насоса. Рабочая жидкость поступает на распылитель 4. Начинается процесс протравливания. При заполнении бункера семенами до уровня верхнего датчика 7 выключается двигатель самохода.
При снижении уровня семян ниже верхнего датчика включается двигатель самохода, а при снижении уровня семян ниже нижнего датчика выключается двигатель насоса. Подача рабочей жидкости прекращается. Протравливатель движется вперед (на бурт зерна).
При переполнении бункера излишки семян самотеком сбрасываются по каналу 3. Для активизации этого процесса на входе в бункер на шнеке расположены радиальные лопатки. Для дозирования зерна в камеру протравливания 2 используется окно 8, размер которого регулируется заслонкой, перемещаемой винтом 6 и маховичком 5. В камере протравливания на семена наносится рабочая жидкость, распыляемая форсункой 4. Дальнейшая обработка семян проводится в процессе их движения по шнеку за счет перемешивания. Выгрузка протравленных семян в мешки обеспечивается посредством делителя потока

Особенности конструкции протравливателя ПС-5:
1. Протравливатель оборудован системой распыла жидкости, обеспечивающей качественное покрытие семян пестицидом и стабильно работающей даже на высококонцентрированных вязких суспензиях.
2. Протравливатель оснащен встроенной системой промывки, включающей дополнительный бак для чистой воды, систему запорной арматуры и дополнительные рукава. Это позволяет экономить до 1 часа сменного времени на промывке насоса-дозатора, гидрокоммуникаций и распылителя при смене используемого пестицида или техническом обслуживании протравливателя.
3. Стабильность работы протравливателя в автоматическом режиме обеспечивается высоконадежными датчиками емкостного типа, не имеющими в своей конструкции подвижных частей.
4. Шнековый транспортер оборудован непрерывной спиралью с углом наклона, предотвращающим защемление и повреждение семян.
5. Конструкция протравливателя обеспечивает удобный доступ ко всем узлам при техническом обслуживании и ремонте.
